MessageSujet: TD Bois   TD Bois EmptyDim 15 Oct 2017, 19:13

Bonjour,

Je vous présente mon premier TD en bois.
Après mon CatMobile Road ( https://velorizontal.1fr1.net/t18191-catmobile-road ) j'ai roulé pendant 2 ans sur les A-Traction de Joël.
Ne voyant pas de production de ces vélos arriver, j'ai donc retroussé mes manches.
Revenir en haut Aller en bas
Steph 4.1
*
Steph 4.1


Messages : 33
Âge : 54
Localisation : 41370
VPH : Catrike Road caréné, VK2, Kettwiesel, A-Traction, TD Bois
Date d'inscription : 09/10/2011

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 19:28

TD Bois 112
TD Bois 212
TD Bois 312
TD Bois 412
Revenir en haut Aller en bas
Tijojo
Accro du forum
Tijojo


Messages : 2081
Âge : 58
Localisation : Blois
VPH : Tempête & Tornade
Date d'inscription : 01/06/2009

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 19:33

Bel engin ! Bravo pour cette réalisation ! TD Bois 0007 TD Bois 0007

Les jantes sont-elles aussi en bois ?


Dernière édition par Tijojo le Dim 15 Oct 2017, 19:37, édité 1 fois
Revenir en haut Aller en bas
Steph 4.1
*
Steph 4.1


Messages : 33
Âge : 54
Localisation : 41370
VPH : Catrike Road caréné, VK2, Kettwiesel, A-Traction, TD Bois
Date d'inscription : 09/10/2011

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 19:36

TD Bois 511
TD Bois 611
TD Bois 711
TD Bois 810
TD Bois 910
TD Bois 1010
TD Bois 1111
TD Bois 1210
Revenir en haut Aller en bas
velormes
Posteur de bronze
velormes


Messages : 216
Âge : 67
Date d'inscription : 21/08/2014

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 19:38

Très, très belle pièce !! Et avec quelques indications sur le making of et les essences, ce serait la cerise sur le gâteau. Bravo !
Revenir en haut Aller en bas
Tijojo
Accro du forum
Tijojo


Messages : 2081
Âge : 58
Localisation : Blois
VPH : Tempête & Tornade
Date d'inscription : 01/06/2009

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 19:41

Un rétroviseur en bois aurait été du meilleur effet ! TD Bois 4048
Revenir en haut Aller en bas
Steph 4.1
*
Steph 4.1


Messages : 33
Âge : 54
Localisation : 41370
VPH : Catrike Road caréné, VK2, Kettwiesel, A-Traction, TD Bois
Date d'inscription : 09/10/2011

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 19:50

TD Bois 1311
TD Bois 1411
TD Bois 1511
TD Bois 1611
TD Bois 1711
TD Bois 1811
TD Bois 1911
TD Bois 2011
Revenir en haut Aller en bas
Steph 4.1
*
Steph 4.1


Messages : 33
Âge : 54
Localisation : 41370
VPH : Catrike Road caréné, VK2, Kettwiesel, A-Traction, TD Bois
Date d'inscription : 09/10/2011

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 19:57

TD Bois 2111
TD Bois 2211
TD Bois 2311
TD Bois 2411
TD Bois 2511
TD Bois 2611
TD Bois 2711
TD Bois 2810
Revenir en haut Aller en bas
Diagonale
Pilier du forum
Diagonale


Messages : 777
Âge : 49
Localisation : Ploudiry... Mauléon... euh, à coté de Nontron, en fait, du coup!
VPH : Cargomobile
Date d'inscription : 12/03/2016

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 20:01

wouahou Shocked

jolie réalisation, beau travail, merci! TD Bois 782111
Revenir en haut Aller en bas
Steph 4.1
*
Steph 4.1


Messages : 33
Âge : 54
Localisation : 41370
VPH : Catrike Road caréné, VK2, Kettwiesel, A-Traction, TD Bois
Date d'inscription : 09/10/2011

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 20:07

TD Bois 2911
TD Bois 3011
TD Bois 3111
TD Bois 3211
TD Bois 3410
TD Bois 3511
TD Bois 3611
Revenir en haut Aller en bas
Steph 4.1
*
Steph 4.1


Messages : 33
Âge : 54
Localisation : 41370
VPH : Catrike Road caréné, VK2, Kettwiesel, A-Traction, TD Bois
Date d'inscription : 09/10/2011

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 20:18

Oui Tijojo les jantes sont en bois et à boyaux et très bonne idée pour le rétro.
Vélormes: les essences utilisées sont le Frêne (clair) et Sapelli (bois foncé)

A défaut du rétro en bois, j'ai réalisé mes lunettes de soleil dans les mêmes essences

TD Bois Dsc00311
TD Bois Dsc00310
Revenir en haut Aller en bas
1100xx25
Accro du forum
1100xx25


Messages : 1598
Âge : 67
Localisation : Besançon
VPH : Pinarello Gan RS / Campagnolo
Date d'inscription : 09/02/2017

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 20:46

Waouh c'est une oeuvre d'art, autant par l'élégance des formes réalisées que par l'habile mariage des diverses essences employées. Un grand bravo. J'imagine que le fonctionnement a du faire l'objet des mêmes soins que l'esthétique. Est ce indiscret de te demander quel est ton métier ?
Revenir en haut Aller en bas
cebd
Accro du forum
cebd


Messages : 4275
Date d'inscription : 18/07/2011

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 21:01

Bonsoir,
+1
Oui un vrai chef d'oeuvre !!!
Revenir en haut Aller en bas
fabien
Accro du forum
fabien


Messages : 1457
Âge : 39
Localisation : A l' Ouest !!!
VPH : Trop ? Vélo pliant, TD et vélos normaux
Date d'inscription : 18/02/2010

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 21:15

Magnifique.

Comme les autres, je me joins au concert de louanges. TD Bois 782111
Revenir en haut Aller en bas
http://www.fabienphoto.eu/
Didier33
Accro du forum
Didier33


Messages : 15564
Âge : 65
Localisation : Marcheprime
VPH : "PTT", mon Catrike Trail jaune Rohloffisé et électrifié - BéGéVé mon Beach cruiser Westside Heritage
Date d'inscription : 04/05/2007

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 22:32

Steph, tu ne postes pas souvent sur le forum, mais, quand tu te décides, le moins qu'on puisse dire c'est que ce n'est pas pour rien! Un vrai festival !

Deux superbes TD bois sur le forum ces temps ci, dont le tien; nous sommes gâtés!

Que dire de plus? Chapeau bas et maximum respect pour cette oeuvre d'art.
Revenir en haut Aller en bas
Laurent69
Accro du forum
Laurent69


Messages : 3843
Âge : 54
Localisation : crémieu (isère)
VPH : WAW 21;Zockra HR700;DF 148; Bulk
Date d'inscription : 25/07/2012

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 22:43

J'aime bien travailler le bois mais plutôt pour fabriquer des meubles. peux-tu nous donner quelques explications sur les techniques que tu as utilisées ( cintrage contrecollage gabarits..) .
et pour tes lunettes, comment fais-tu pour avoir une parfaite symétrie? à la main ou avec une machine à commande numérique?
Revenir en haut Aller en bas
Patnico
Pilier du forum
Patnico


Messages : 735
Âge : 75
Localisation : Loyettes (01)
VPH : DF XL 284 - Quest 057 vendu
Date d'inscription : 21/05/2014

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyDim 15 Oct 2017, 23:09

Magnifique !!! La conception, la réalisation, la finition , tout me laisse pantois !!! Un vrai chef-d’œuvre. Bravo. TD Bois 782111

J'aurai mille questions à te poser, en commençant par la fabrication des jantes. J'espère le voir un jour en vrai.
Revenir en haut Aller en bas
http://w.datamaxelectronique.com
gruig
Pilier du forum
gruig


Messages : 885
Âge : 61
Localisation : Sainte Foy 31 Haute-Garonne
VPH : gruigruiloos, stradigruiloos, gruigruigranny.....
Date d'inscription : 27/04/2008

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyLun 16 Oct 2017, 09:27

beau travail ....ça fait plaisir de voir du travail soigné
petit bémol sur la partie potence qui fait très massive par rapport au reste du cadre ainsi le pivot de fourche ( peut etre du carbone habillé bois pour réduire le volume)
anodiser les ferrures avant le montage...
au final combien accuse la bête sur le peson ?

TD Bois 782111  TD Bois 782111  TD Bois 782111  TD Bois 782111
Revenir en haut Aller en bas
Steph 4.1
*
Steph 4.1


Messages : 33
Âge : 54
Localisation : 41370
VPH : Catrike Road caréné, VK2, Kettwiesel, A-Traction, TD Bois
Date d'inscription : 09/10/2011

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyLun 16 Oct 2017, 12:10

Bonjour,

Merci à tous pour vos compliments.

Gruig: Il faut savoir que ce vélo est un essai pour moi; Mon but est d'en faire un deuxième réellement abouti.
Le but de cette fabrication était d'apprendre à travailler le bois et voir jusqu'ou je pouvais aller
avec ce matériau. Donc effectivement tout le triangle avant est volontairement mal conçu si on parle de vélo pur,
mais le but était ailleurs, ainsi que le poids qui ne m'intéressait pas pour cette réalisation.

1100xx25: Par contre certaines chose (que je souhaitais tester)ont été optimisé:
La roue avant est rayonnée de façon symétrique (pas de parapluie) décalant le moyeu sur la droite.

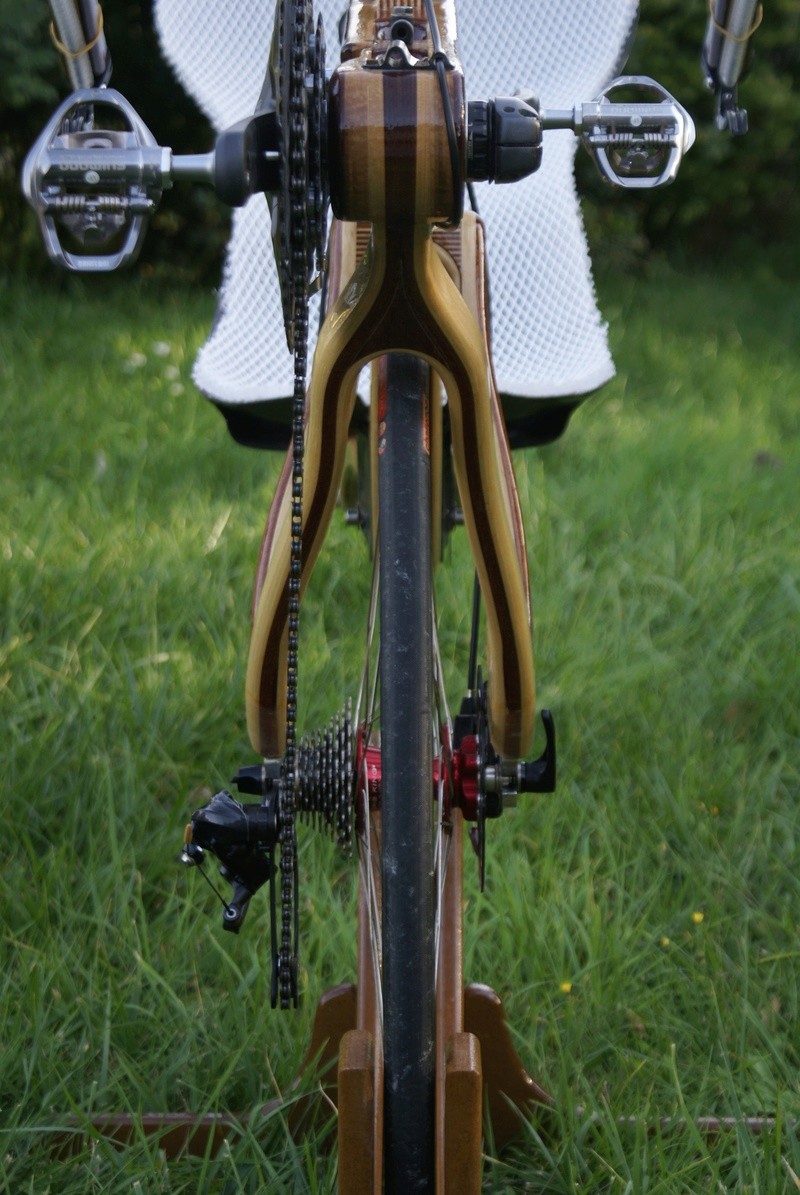

Le triangle avant est donc totalement asymétrique. (voir photo)
La ligne de chaine est optimisé: Elle passe par le 39x16 qui me donne un développement de 5,19m
qui correspond au rapport que j'utilise le plus et à ma moyenne. Je roule entre 25 et 30km/h de moyenne.

De plus, j'ai travaillé sur ma position pendant 2 ans sur un "vélo d'appartement" rebricollé.
J'ai donc pu placer le pédalier et le siège dans la position qui me convenait le mieux et j'ai reporté ça
sur ce TD: pour exemple, un gros appui lombaire est présent pour basculer le bassin vers l'avant et développer plus de puissance.

De plus, 2 prises d'air sont placées sous le siège et remontent dans les renfort de celui-ci pour ventiler le dos.

Mon métier n'a rien à voir avec tout ça; je suis opticien.

TD Bois 612


Patnico: Je n'ai pas fabriqué les jantes, ce sont des Ghisallo en Hêtre finition miel

Didier: Il est vrai que je suis rare sur le forum par manque de temps; Il y a pourtant tellement de post que j'aimerai lire et partager...
Mais promis je vais tout faire pour vous répondre.
Revenir en haut Aller en bas
eric
Accro du forum



Messages : 1125
Âge : 71
Localisation : CENTRE BRETAGNE
VPH : HR Carbone: le korrigan 001 et 003- TD 2x700 carbone- Giant TCR C0
Date d'inscription : 04/01/2006

TD Bois Empty
MessageSujet: Td bois   TD Bois EmptyLun 16 Oct 2017, 12:43

C'est juste impressionnant. Féliçitations, et bonnes ballades sur ce chef d'oeuvre
Revenir en haut Aller en bas
En ligne
Didier33
Accro du forum
Didier33


Messages : 15564
Âge : 65
Localisation : Marcheprime
VPH : "PTT", mon Catrike Trail jaune Rohloffisé et électrifié - BéGéVé mon Beach cruiser Westside Heritage
Date d'inscription : 04/05/2007

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyLun 16 Oct 2017, 13:43

Non mais, là, c'est juste un "brouillon"... Laughing
Revenir en haut Aller en bas
1100xx25
Accro du forum
1100xx25


Messages : 1598
Âge : 67
Localisation : Besançon
VPH : Pinarello Gan RS / Campagnolo
Date d'inscription : 09/02/2017

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyLun 16 Oct 2017, 17:59

Le fait d'avoir un métier sans réel rapport avec le vélo que tu nous exposes (le soin nécessaire en qualité d'opticien est toutefois un atout précieux) rend ce travail d'autant plus extraordinaire, surtout qu'il fait appel à de multiples compétences, tant sur le plan technique (bien vu la roue av symétrique) qu'esthétique et on ne peut que s'incliner devant cette réalisation. On imagine aisément à quel niveau global sera le deuxième exemplaire !
Revenir en haut Aller en bas
marcel
Accro du forum
marcel


Messages : 4865
Âge : 65
Localisation : grenoble
VPH : Reynolds T bone+ trike ICE QNT electrisé+ Catrike road+ Trike Azub +Vendetta cruzbike Velomobile Quest carbone vendu DF 243
Date d'inscription : 04/01/2006

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyLun 16 Oct 2017, 18:17

si cela n'est qu'un brouillon qu'es ce que ça va être au final TD Bois Yo2 TD Bois 0007 TD Bois Yo2 TD Bois 0007
Revenir en haut Aller en bas
http://maflaux.wix.com/marcel-velo-couche
Ralevy
modo
Ralevy


Messages : 4243
Âge : 68
Localisation : Montayral (Lot et Garonne)
VPH : Wolf&Wolf AT2 + MetaPhysic + Gekko FX
Date d'inscription : 28/05/2007

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyLun 16 Oct 2017, 19:06

Joli travail !

On en reste sans voix !

Philippe

__________________________________
Philippe LASNIER
Aventures sur 3 roues
Mieux que le point extrême, le long de la route, paysages et rencontres...

TD Bois 000Carte_AS3R
Revenir en haut Aller en bas
http://www.as3r.fr/
gluondufou
Posteur d'or



Messages : 569
Âge : 53
Localisation : london
VPH : mosquito, pou d'la route, bike friday
Date d'inscription : 27/01/2006

TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois EmptyLun 16 Oct 2017, 19:43

quelle realisation superbe !
Revenir en haut Aller en bas
Contenu sponsorisé





TD Bois Empty
MessageSujet: Re: TD Bois   TD Bois Empty

Revenir en haut Aller en bas

TD Bois
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Remorque en bois pour futur bent en bois
» TD 700 en Bois
» LWB-Bois
» Vis en bois
» Oh le joli vélo en bois ... (grmph, pas moyen de retrouver le topic ad hoc)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le Forum du Vélorizontal, vélo couché et autres véhicules à propulsion humaine :: Les Points spécifiques :: Le Coin du Constructeur amateur-
Sauter vers:
