StickyToffee - TD en bois

tout d'abord merci a Vipere noire qui n'a pas peur des experimentations sylvestres et merci a vous pour les compliments.
L'idee de base etait de partir sur la geometrie du KA, avec le pedalier un peu plus haut, en rajoutant un frein a disque a l'avant, vipere noire souhaitant dorenavant freiner (pourquoi pas).
Le sticky toffee tout comme le kouign aman ont un point commun: grace a une alchimie ces 2 desserts parviennent tous deux a concentrer le gras et le caramel d'un facteur 2 (au moins selon les cuisines) par rapport aux ingredients de base, meme les plus purs. L'avantage au sticky toffee qui doit se manger avec un lubrifiant : la creme anglaise. Ainsi, vos 5 acides gras quotidiens vous sont fournis sans plus d'efforts pour le reste de la semaine.

Pour loger les derailleurs, 3 plateaux, une roue libre 10 vitesses, une distance pedalier pignons autours de 320mm (reglable +/-20mm), le frein a disque en 180mm montagne oblige j'ai decide de partir sur une fourche simple centrale pour l'avant. le disque est le plus proche possible du centre du velo, afin d'eviter que celui ci ne se transforme en lame a decouper le jambon. J'en ai profite pour ramener la cassette un peu vers l'interieur. Cela permet une roue avant tres etroite en modifiant n'importe quel moyeu du commerce. Par ailleurs le parapluie a gauche et a droite sont quasi symetriques. Cela n'a ete possible que par l'utilisation d'une roue 451 (afin de conserver un parapluie equivallent a une roue de 700.
Helas tout n'est pas encore regle, probleme de derailleurs, de cables etc... en cours sans se decourager, tout se joue au mm pres, il faut encore perseverer.
Le siege est reglable, en angle , hauteur et recul, mais l'empattement limite ce reglage. Une prochaine modif consisterait a simplement reculer de quelques cm la roue arriere pour pouvoir etre plus bas et plus couche.

Ensuite, l'idee c'etait de ne pas partir sur des sections "grosses" pour que l'objet soit agreable a l'oeil et a la penetration dans l'air, sans pour autant que le velo se torde de rire selon les 3 axes.
Pour cela j'utilise une procedure:
- mesure des proprietes de mon bois en mesurant des flexions sur des plaques ou des poutres eprouvettes de differents materiaux et empilages
- comparaison avec la theorie des poutres et des plaques composites => calcul des proprietes mecaniques du bois

rentrer ces valeurs pour les calculs de resistance de materiaux classiques, on peut aisement evaluer les rigidite en flexion (mais PAS en torsion)
on peut aussi connaitre avec precision tous les efforts aux liaisons, important pour dimensionner les collages, les vis, les axes etc...

A noter concernant le collage du bois qu' il est super important de comprendre que ce n'est pas la resistance au cisaillement de la colle qui est dimensionnant, MAIS la resistance au cisaillement des fibres de bois entre elles, beaucoup plus faible. Cela depend de l'essence du bois et du sens des fibres.

il me faut aussi connaitre la rigidite en torsion pour convaincre Vipere Noire. Pour se faire, j'utilise les elements finis car la resolution d'equations aux derivees partielles m'est inaccessible par faineantise.
- execution d'un model element finis poutre, plaques pour modeliser les eprouvettes de test, => comparaison avec la theorie, ajustement du modele pour obtenir les bonnes fleches, tricheries diverses dans la boite noire;

- execution d'un modele elements finis d'un avant de velo soumis a un moment de pedalage en torsion

- realisation d'un test maison de torsion d'une poutre de velo reelle et comparaison, si deception changement du type d'elements, ajustement des proprietes mecaniques theoriques (module de torsion) etc...

c'est pour cette raison que tous mes velos sont constitues par des plaques ou des poutres.

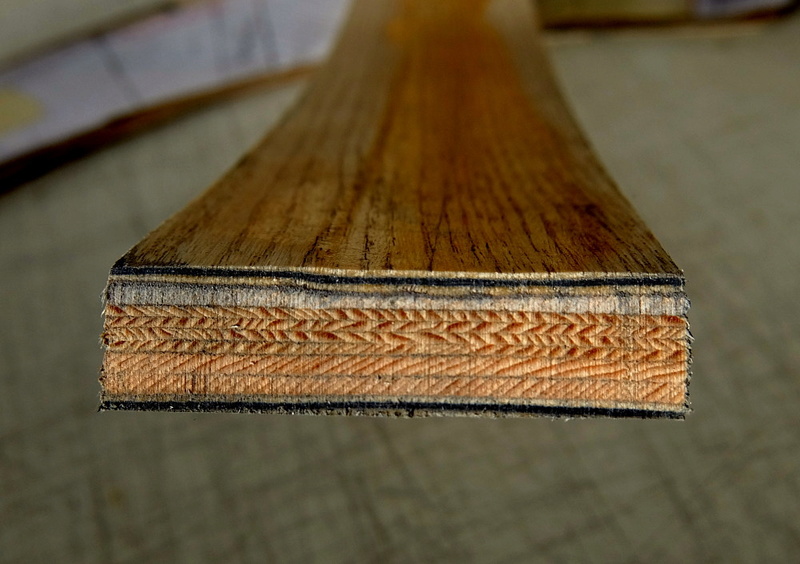

Afin que la theorie (= ce que je sais calculer) colle a la pratique (= ce que je sais fabriquer). Avec un tel procede, je maitrise l'orientation des fibres et les epaisseurs, ce qui ne serait etre possible autrement avec des moyens artisanaux.
Le calcul des materiaux composites - dont le bois est l'inspiration - sont tres sensibles aux erreurs d'epaisseurs et d'angles de drapage (ceci du a leur anisotropie)
